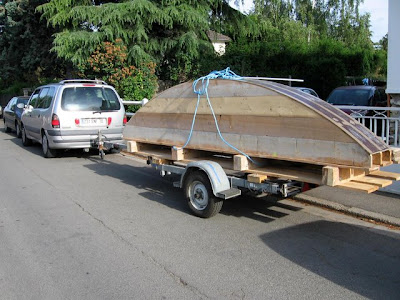

Cette fois on est passé à la voute de la porte qui sera coulée en béton. Le maçon m'a donné les recommandations d'usage pour que le coffrage résiste aux 4,5 tonnes de béton armé, mais quand je me suis rendu compte de la taille et du poids de la structure, j'ai préféré la construire directement sur la remorque.
C’est de la menuiserie très grossière, toute en planche à coffrage de 27mm et bastaings.
La corde mesure 4m, la flèche 0,70m et le rayon 3,20m.
Les cloisons et les entretoises forment des caissons géométriquement indéformables.
Avec une boîte de vis et la visseuse sans fil c’est un jeu d’enfant !
Le tout est chapeauté par un CTP à coffrage de 16mm.
En route pour le chantier. La corde est déjà prête pour monter tout ça à 3m de haut mais c’est une autre histoire !
Philippe était en train de couler les deux piliers suivants
Il faut remplir les seaux, l'un après l'autre (env 70 par pilier)
Puis les monter à l'aide du treuil electrique
Les vider dans le coffrage, le béton doit être assez liquide mais pas trop, il faut ensuite taper sur le coffrage pour que tout ça se tasse bien.
et revoilà une nouvelle brouette
fin du coulage d'un des piliers latéraux avec le scellement des tiges filetés qui fixeront la poutre de soutien de la mezzanine
(à suivre)
vendredi 6 mai 2011
Bonjour Thierry.
Voici les résultats de décoffrage des 2 premiers piliers coulés le week-end dernier et la préparation au coffrage de 2 autres piliers qui seront coulés ce week-end.
Martine et Sarah ont apporté leur petite touche printanière.
Le pilier de la grande porte s’arrête à 2,50m. Il est la base de départ de la voute qui elle montera à 3,00m.
Après un peu de grattage et d’ébavurage, il est maintenant prêt à peindre. Le maçon a choisit un coefficient de sécurité de 30% ce qui effectivement fait costaud !
Même les nanas s’estiment à l’abri des tempêtes, au pied du mastodonte !
Celui là est encore plus rassurant pour nos hôtesses ! Pour l’instant il atteint 3,00m à la hauteur du chaînage mais il montera jusqu’au faîtage à 8,00m.
Pour les 5,00m restant, nous les coulerons en 2 fois.
En ce début de moi de Mai, faisons fleurir à tout jamais !!!
Aujourd’hui on coule les piliers en béton en commençant par la fabrication des coffrages.
Le CTP verni est conçu pour le béton mais doit être renforcé par des longerons qui supportent la pression du béton. Dans le cas présent, pour un pilier de 40 x 40, on visse un bastaing tous les 15 cm.
Un peu de poésie dans la maçonnerie en fleurissant deci, delà, la ferraille toute rouillée !
Le panneau extérieur est plaqué contre le mur avec des serre-joints de maçon qui traversent les parpaings.
Et bien non, ce sont simplement des écarteurs pour éloigner la ferraille des panneaux de coffrage.
La norme en maçonnerie impose une distance minimum de 30mm.
Le quatrième côté du coffrage est serré contre les flancs.
Un manœuvre à la bétonnière qui remplit les brouettes, un autre qui charge les seaux de béton et le maçon qui verse le béton dans le coffrage. Le treuil électrique évite l’effort de monter les seaux à bout de bras, ce qui change agréablement la vie.
Vue d’avion, on voit les tirants qui traversent le coffrage de part en part. Ce sont des tiges filetées serrées par des écrous papillons. Elles sont isolées du béton par un tube en PVC.
Le geste que le maçon a répété une bonne centaine de fois dans la journée.
Voila un pilier de 0,40 x 0,40 x 3,00. Sachant qu’un seau contient 10 litres, je vous laisse calculer vous-même le volume de béton pour un pilier.
Il y aura 5 piliers sur l’ensemble de la construction!
Même opération pour le pilier de la porte principale.
Ce coffrage est placé en extrémité de mur donc plus facile à installer.
En revanche, par l’absence d’un mur côté porte, la pression du béton doit être compensée par des étais.
La coulée est partie pour le deuxième pilier. Par économie, les mêmes coffrages seront utilisés pour les 3 piliers restants.
