lundi 26 mars 2012

Travaux du samedi 24 mars

Samedi 9h tout le monde est sur le pont,

planning du jour:
  • Fin de la pose des chevrons sur la toiture principale
  • Pose des  solives du grenier de la chambre
  • Début de la pose des liteaux

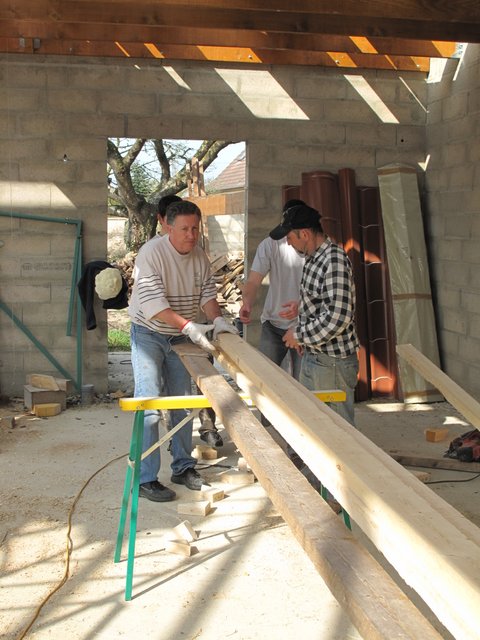

Philippe comme à découper les derniers chevrons
que Pierre et Elliott posent immédiatement
Ça discute pas mal sur le marquage permettant d'identifier les chevrons
les équilibristes !
Pierre et Rudy

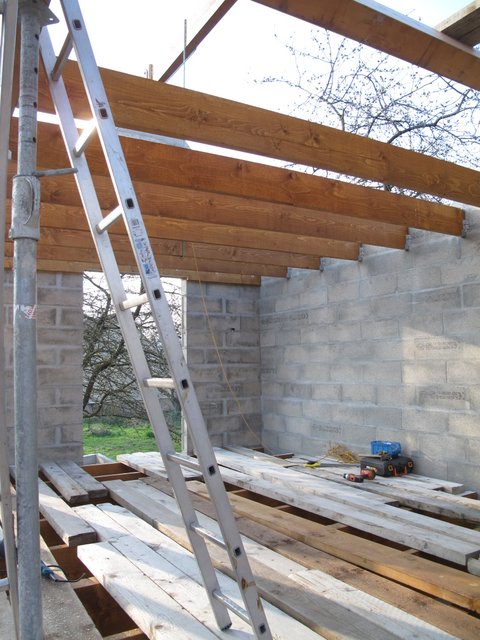

Pose des solives
et voila le travail
dernier chevron posé par Rudy
puis il faut attaquer les liteaux
 Après le traçage au bleu, les liteaux sont vissés dans les chevrons
les liteaux sont en trois morceaux raboutés en biais
on dirait une araignée dans sa toile
(à suivre)

jeudi 22 mars 2012

Travaux de charpente

Il faut aussi faire avancer d’autres ouvrages tel que l’abri bois qui peut être bien utile pour protéger le matériel du chantier. La couverture va porter sur un madrier de 8m sellé aux extrémités dans les murs.
 On dégage les scellements au burin et au marteau.
 Quelques tirefonds noyés dans le béton améliorent la tenue.
 Les coffrages assurent en même temps le maintien de la poutre en position.
 Il n'y a plus qu’à couler!
On anticipe le montage du plancher à l’étage pour faciliter les travaux sur la charpente.
De grosses ferrures en acier porteront l’escalier.


Les solives sont posées dans des sabots métalliques qui eux même sont scellés dans les
chaînages en béton au sommet des murs.
20 solives de section 50 x 300, espacées de 50cm, répondent à une charge de 150 kg / m2.
Les ferrures sont dimensionnées pour porter le palier de l’escalier au dessus du vide.
 Il parait que l’hiver va être rude alors on attaque la couverture sans tarder !
Les fixations sur les pannes sont espacées de 2,50m donc pour éviter tout fléchissement
les chevrons sont hors standard (50 x 100)
Ils sont aussi trop courts alors on les raccorde en biseaux sur les pannes.
Le versant côté Est est terminé mais il reste encore le côté Ouest, le petit pignon
et ensuite les liteaux.
Pour faciliter le montage des chevrons sur le petit pignon, nous avons jugé utile de monter
le plancher au dessus de la chambre d’amis. Pour cela, 2 poutres maitresses sont nécessaires.
Elles porteront les solives entre le mur du fond et le madrier.

 Le madrier incliné est maintenu à la charpente par une ferrure qui évite son flambage.
 Le madrier horizontal est fixé au madrier incliné et au pignon par des ferrures
chevillées dans le béton et des boulons entre les 2 madriers.

 Ça va tenir !
(à suivre...)

dimanche 18 mars 2012

Aujourd’hui le maçon s’attaque aux pavés de verre, histoire d’essayer autre chose que le béton.
Ca ne se passe pas trop mal mais lorsqu’on en a jamais posé il faut compter une bonne journée pour ouverture de 2m2.
Bien aligné entre des règles, on laisse sécher jusqu’au lendemain.
Les pièces de fixations de la charpente sur les murs sont soudées et peintes.
Reste à les boulonner sur la maçonnerie. Pour cela, des vis noyées dans le béton sont en attente.





Le menuisier taille et ajuste les poutres qui devront se monter avec précision et facilité dans les pièces de fixation.

Le grand jour est arrivé ! Aujourd’hui les bras musclés de l’ABV sont nombreux pour monter la charpente.

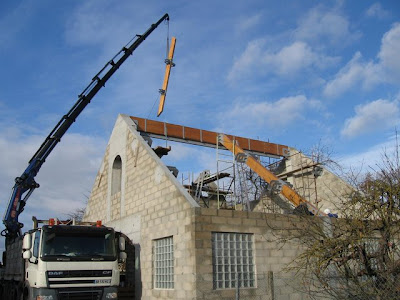

Thierry ( le grutier et ancien technicien du génie civil ) a déployé le bras du camion qui lève 800 kg à 23m.
Pierre ( le maçon ), bucheron à ses heures, coupe à longueur et à l’angle du toit les arbalétriers qui formeront la ferme centrale.
Voila la poutre faîtière en place et les 2 arbalétriers qui arrivent ensuite.




Alors là, je ne suis pas d’accord ! Ça doit rentrer librement ! C’est de ta faute. T’as pas percé les trous dans l’axe.
A là c’est mieux!
La satisfaction se lit sur les visages. Allez reprenons des forces !


Thierry (l’abéviste ) monte les pannes intermédiaires avec Pierre. Il faut d’abord mesurer la distance entre chaque fixation, tronçonner les pannes à longueur et demander l’aide de la grue.
 On l’a déjà dit : Faut percer les trous bien dans l’axe.
Vas y attrape !
Résultat d’une demie journée de travail rondement mené de main de maîtres.
